威斯特摩的经济型安全网络技术帮助Electricity North West改善供电质量

Wolverine以太网扩展器能利用现有的线缆基础设施构建安全的以太网IP网络，实现对英国西北地区变电站的控制

为了帮助改善配电网络的服务，Electricity North West已经将其数据通信网络升级成以太网 IP解决方案。现代化的

“非运营”网络拥有更高的可靠性和带宽，能更好地监测和控制英国240万家物业客户的供电服务。网络升级项目的

关键是威斯特摩的以太网扩展器，该设备能实现对原有的老化铜缆基础设施的重新使用，从而确保项目经济可行。

接入到国家电网。由于该网络覆盖了多种不同地形，包括从坎布里亚郡等乡村地区的偏僻农庄到曼彻斯特在内的重工

业和城市密集人口区等，因此Electricity North West一直致力于不断改善供电服务质量。而其中最关键的一个事项是Electricity North West拥有英国西北部配电网络的所有权，同时负责该网络的运营和维护，将西北地区的500多万户有效监控遍布西北地区的500个主变电站。变电站能在网络发生故障时更改输电线路，最大限度缩短停电时间。

最大限度提高供电质量

“我们的目标是尽可能地提高供电质量并缩短停电时间。”Electricity North West公司负责电信和遥测系统的网络和现场运营经理Paul Gornall解释道，“电网边缘供电成果交付对于我们来说至关重要。我们必须拥有适当的通信网络来支持这一经营成果 。”

数据通信网络可以将这些地点连接至中央SCADA系统。安装在主变电站的远程终端设备（RTU）可传送电压、电流、开关状态、变压器温度、以及相连传感器和设备的警报数据。根据持续改进计划，Electricity North West将安装新RTU替代老化的旧设备，并升级连接这些设备的通信网络。这有助于更好地支持现有业务，并能够提供新服务，如CLASS（自定义负载主动式系统服务 - www.enwl.co.uk/class，使用电压控制来管理高峰时段的用电量）。

现有数据通信网络是一种大型的基于VF串行通信的解决方案，提供仅1200波特的带宽，缺乏冗余性且自愈能力不足。为了实现更高的可靠性、冗余性和带宽，必须将其升级到以太网 IP解决方案。另外，现有数据通信网络还需要支持更广泛的增强功能和服务。

“以太网IP网络提供的更高的带宽、更好的可靠性和冗余性将有助于支持Electricity North West当前的运营，并为客户提供更高的供电可靠性。”Paul Gornall解释说，“这种升级后的先进通信网络还使得公司能够提供一系列新服务，例如CLASS和智能电表，进一步提高我们为客户服务的能力。”

 IP网络可重新利用现有铜缆


现有通信网络基于铜缆布线，而人们一直认为构建以太网 IP网络需要大量的新光缆设施。由于可能需要更换大约

11,000 km的原有线缆，项目的规模、复杂度、时间和成本都是完全不可接受的。因此，必须找到一种尽可能可以

利用现有线缆设施的解决方案。

威斯特摩 Wolverine以太网扩展器为这一挑战提供了理想的解决方案。该设备能在长达15 km（取决于线缆特性）的距离上建立高效的以太网络，同时实现15.3 Mbit/s的数据传输速率。最重要的是，设备基于SHDSL通信技术，因此能够重新利用许多类型的原有铜缆。这意味着Electricity North West可以无需更换其庞大的线缆设施，完成通信网络的升级。

“由于我们已经有一个老化的铜缆网络，我们希望尽可能保持网络冗余性，确保最终解决方案具有高冗余性和可靠性。威斯特摩 Wolverine以太网扩展器正在帮助我们实现这一目标，同时还能继续使用现有的线缆。因此，我们已经在整个网络中安装了该设备。”

根据计划，大约750个Wolverine扩展器被用于将500个主变电站中的远程终端设备（RTU）连接至SCADA系统。截至目前，该地区已安装了约250台扩展器。威斯特摩以太网扩展器构建了一个强大稳健的网络，能提供更高的可靠性、安全性冗余性和带宽。

“我们对威斯特摩 Wolverine以太网扩展器进行了广泛的FAT测试，结果证明其性能极其稳定。目前我们已经安装了250多台设备，我们对设备以及网络的整体性能仍然感到非常满意。”

通过使用第三方管理工具，Electricity North West能持续监测网络性能。在启动项目时，我们的目标是在整个网络中实现2Mb的带宽，但是通过使用威斯特摩设备，网络平均带宽能够达到4到6Mb，在部分网络中甚至可以达到12Mb。

威斯特摩坚固可靠的数据通信  使用简单

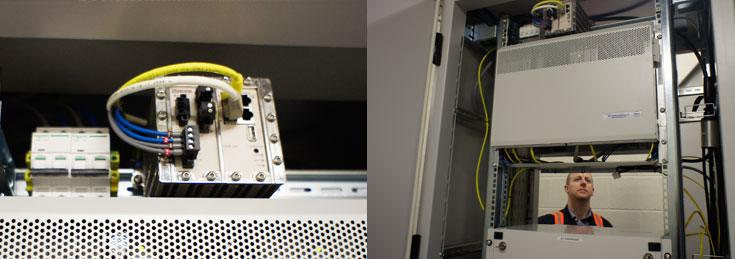

网络升级正由Electricity North West的信息技术和电信网络团队执行。该团队发现威斯特摩设备的安装和配置非常简单，而且用户界面友好。现有的主变电站机柜一般都要求支持DIN导轨安装和48V电源供应，这意味着设备可以非常容易地集成在现有装置中。

Wolverine以太网扩展器配备坚固的铝合金外壳和工业级组件，工作温度范围宽，并通过EMC、隔离和冲击标准认证，因此能承受变电站的恶劣环境。这包括低环境温度，以及靠近33KV电源线安装（可能导致干扰和功率尖峰）。

随着风力发电厂和太阳能电站等新设施的建设，运营网络不断扩展。对于通信网络来说能够支持这种扩展非常重要。

Wolverine提供2个DSL端口和4个100baseTX端口，确保在必要时可以方便地将额外设备接入网络，满足未来发展的需要。

涵盖网络边缘的网络安全性


增强的网络安全性是网络升级项目的重要组成部分。Wolverine扩展器支持Westemo的WeOS操作系统，能轻松配置复杂的联网功能，并且可以通过在每个端口上或者网络中布置防火墙,来提供特有的IP安全功能。该解决方案的优点有助于防止只部署单独防火墙时，可能会发生的拒绝服务攻击。在每个端口布置防火墙还有助于防止整个网络的非法访问，从而提高网络安全性。

威斯特摩的WeConfig软件配置工具用于远程监测和配置扩展器，这可帮助网络团队节省大量的时间。此外，在网络升级期间，WeConfig网管工具可从数千个传感器、装置和设备中轻松检测SNMP trap（重要故障或问题），协助进行网络管理。Wolverine扩展器和WeConfig工具还能用于线缆的SNR性能监控和趋势预测。线缆老化、侵蚀、甚至天气都能导致性能下降，并最终造成线路故障。通过性能趋势分析，Electricity North West可对线缆更换作出明智的决策。

Electricity North West的网络团队也使用WeConfig来确保网络稳定的性。例如，他们使用SHDSL诊断功能来监测添加的新设备和服务效果。这些信息非常有价值，提供了未来预期趋势并防止潜在问题的发生。

“与威斯特摩的合作也非常愉快。他们非常友好，并且总能在第一时间处理我们的项目需求。当然，最重要的是他们的产品非常坚固，能满足主变电站严苛的应用环境要求并确保网络的高可靠性。”
